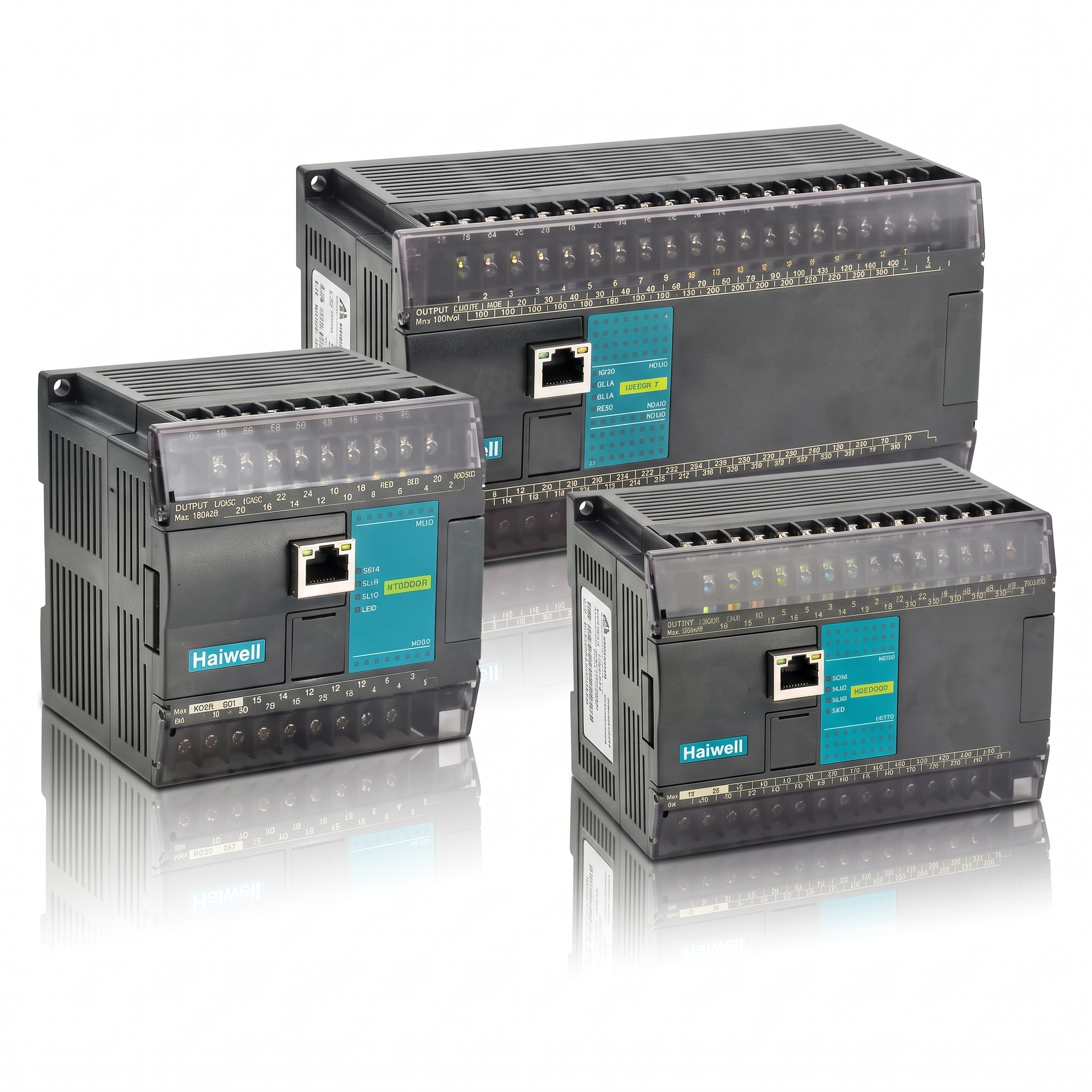

รหัสสินค้า Haiwell PLC C Series
Haiwell Classic PLC C Series คือ PLC แบบ MPU (Main Processing Unit) รุ่นพื้นฐาน สำหรับควบคุม Digital Input/Output ล้วนๆ โดยไม่มีฟังก์ชัน Pulse Input/Output สำหรับ Motion Control ตั้งโปรแกรมผ่าน HaiwellHappy Software เชื่อมต่อผ่าน RS232 สำหรับโปรแกรมมิ่ง และ RS485 Modbus RTU หรือ Ethernet (รุ่น -e) สำหรับสื่อสารกับ PLC/HMI/SCADA อื่น เหมาะสำหรับงานควบคุม Digital I/O ทั่วไปที่ไม่ต้องการฟังก์ชัน Motion Control ซับซ้อน
| Software | Haiwell Happy |
| I/O Configuration (แยกตามรุ่น) | |
| C16S2R-e | DI = 8 จุด, DO = 8 จุด |
| C32S2R-e | DI = 16 จุด, DO = 16 จุด |
| C60S2R-e | DI = 36 จุด, DO = 24 จุด |
| Output Type | Relay |
| Communication | |
| Programming Port | RS232 (DB9 Female ฝั่งคอมพิวเตอร์ ↔ 4-Core S Terminal Male ฝั่ง PLC COM1) |
| RS485 | Modbus RTU |
| Ethernet | 10/100 Base-T x1 (ทุกรุ่นเป็นรุ่น -e), Default IP 192.168.1.111, Subnet 255.255.255.0, Gateway 192.168.1.1 |
| Address Setting | DIP Switch (Hardware, ช่วง 1-15) หรือ Soft Address ผ่านซอฟต์แวร์ (ช่วง 1-247, มีสิทธิ์เหนือกว่า Hardware) |
| Max Expansion | ไม่รองรับ (N/A) |
| Digital Input (DI) Specification | |
| Input Signal | No-voltage Contact หรือ NPN/PNP |
| Action Driving | ON > 3.5mA, OFF < 1.5mA |
| Input Impedance | ≈4.3kΩ |
| Reaction Time | 6.4ms (Default, ปรับได้ 0.8-51.2ms) |
| Insulation | Optoelectronic Isolation แยกแต่ละช่อง |
| Digital Output (DO) Specification (Relay) | |
| Resistive Load | 2A/จุด (8A/4จุด COM) |
| Inductive Load | 50VA |
| Lamp Load | 100W |
| Voltage Specification | ต่ำกว่า 250VAC, 30VDC |
| Reaction Time | On 10ms / Off 5ms |
| Insulation Type | Mechanical Isolation |
| Power Supply (AC 220V, ทุกรุ่น) | |
| Power Supply Voltage | 100-240VAC, 50-60Hz |
| Power Consumption | 25VA MAX |
| Fuse | 2A, 250VAC |
| 5V Output (CPU) | 5V ±2%, 1.2A MAX |
| 24V Output (Output/Extension) | 24V ±15%, 500mA MAX |
| Insulation Type | Transformer หรือ Optoelectronic Isolation, 1500VAC/1 นาที |
| Environmental | |
| Operating Temperature | 0°C ถึง +55°C |
| Storage Temperature | -25°C ถึง +70°C |
| Relative Humidity | 5-95%RH (No Condensation) |
| Vibration Resistance | 10-57Hz (amplitude 0.075mm), 57-150Hz (1G) x10 ครั้งต่อแกน |
| Impact Resistance | 15G, 11ms, 6 ครั้งต่อแกน X, Y, Z |
| Insulation Impedance | ≥5MΩ @500VDC |
| Physical | |
| Installation | DIN Rail 35mm หรือ Screw Mounting (รูขนาด 4.5mm) ต้องเว้นระยะห่างรอบตัวเครื่องอย่างน้อย 50mm ทุกด้าน ห้ามติดตั้งแนวตั้ง |
| Dimension (W×H×D) | |
| C16S2R-e | 93×95×82mm |
| C32S2R-e | 131×95×82mm |
| C60S2R-e | 177×95×82mm |
หากไม่สามารถดาวน์โหลดคู่มือได้ ทัก Line Official @leosmeter เพื่อขอคู่มือได้เลยค่ะ
