Haiwell Screen Controller (TVBOX)

Haiwell Screen Controller TVBOX, Smart Link
Haiwell Screen Controller TVBOX, Smart Link PRO
Haiwell Screen Controller TVBOX, Smart Link Core

Haiwell Screen Controller (TVBOX)

รหัสสินค้า Haiwell Screen Controller (TVBOX4 / TVBOX4PRO)

จอควบคุมรวมศูนย์ (Screen Controller) สำหรับเชื่อมต่อและแสดงผลข้อมูลจาก HMI, Gateway, PLC, SCADA, IoT และกล้องวงจรปิดบนจอภาพขนาดใหญ่ในที่เดียว โดยควบคุมผ่านมือถือแทนรีโมททีวีแบบเดิม รองรับการแสดงผลแบบ Split-Screen ดูข้อมูลหลายแหล่งพร้อมกัน เหมาะสำหรับห้องควบคุมกลางที่ต้องการมอนิเตอร์อุปกรณ์อุตสาหกรรมและข้อมูลการผลิตแบบรวมศูนย์บนจอเดียว

  • ใช้สำหรับเชื่อมต่ออุปกรณ์ในเครือ Haiwell (HMI/Gateway/PLC/CCTV) เข้าด้วยกันเพื่อ Monitor ภาพรวม
  • Link อุปกรณ์ได้ไม่จำกัดทั้ง Local / Cloud (ยกเว้น CCTV รองรับ 1, 3 ตัว)
  • ใช้ APP มือถือ Remote Access เข้ามาดูผ่าน Cloud ได้พร้อมกันหลาย User
  • APP มือถือทำหน้าที่แทนรีโมททีวี
  • แจ้งเตือนสถานะ Alarm แบบเรียลไทม์จากอุปกรณ์ทั้งในเครือข่ายภายในและบนคลาวด์
  • ใช้ Split-Screen ดู HMI, Gateway, PLC, แผนที่, Data Visualization, กล้อง, วิดีโอ และ URL Link พร้อมกันได้ในจอเดียว
  • สามารถตกแต่งหน้า Monitor ได้หลากหลายมากขึ้น ไม่ว่าจะเป็นทำ Welcome Board, Present Alarm Information, Data Visualization, CCTV, Video Playing, ESOP, Split-screen view และอื่น ๆ

ตัวอย่างการใช้งาน

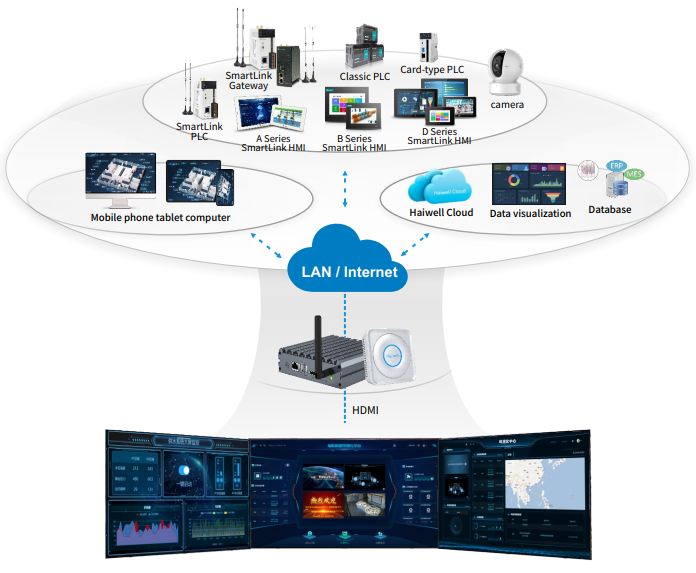

  • เชื่อมต่อ Intelligent Gateway, HMI, PLC เข้ากับ Smart Link แล้วแสดงผลรวมบนจอทีวีขนาดใหญ่ในห้องควบคุม เพื่อมอนิเตอร์แบบรวมศูนย์
  • ใช้แสดงหน้าจอต้อนรับ (Digital Welcome Board) สำหรับพิธีการ การเยี่ยมชม หรือการประชุม
  • ใช้ Split-Screen ดูภาพจากกล้องวงจรปิดพร้อมกับข้อมูล Data Visualization บนจอเดียวกัน

รายละเอียด

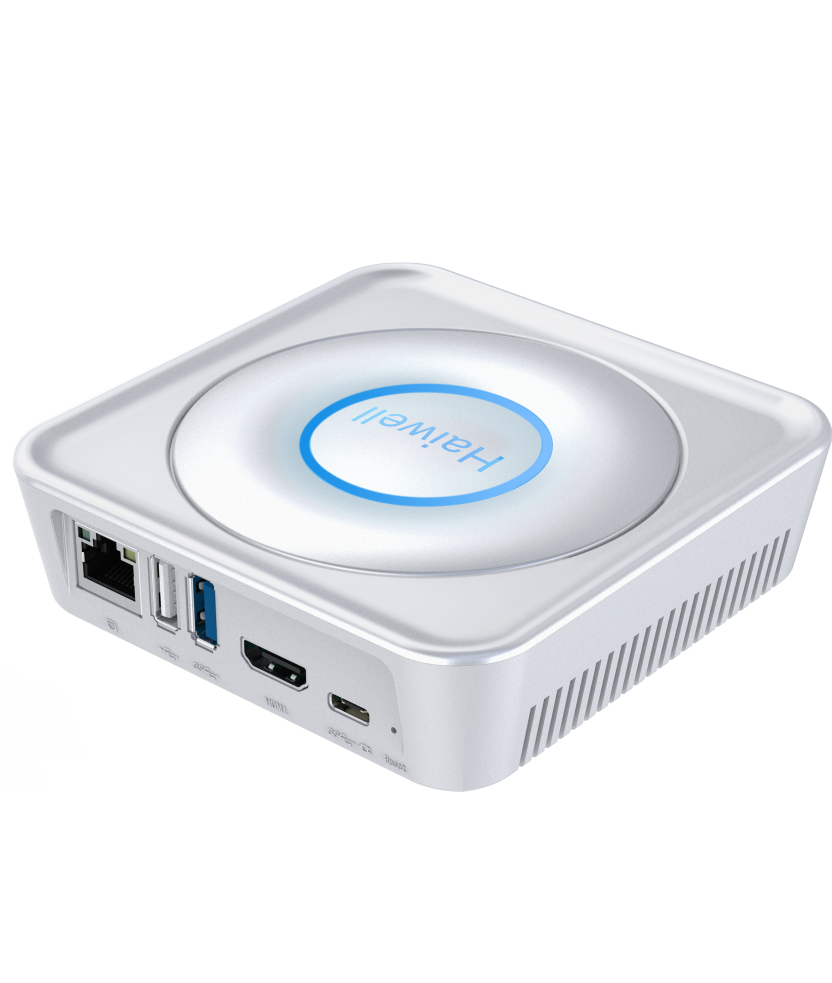

TVBOX4ความละเอียดสูงสุด 1K (1920×1080), รองรับกล้อง 1 ตัว, ตัวเครื่องวัสดุ ABS+PC, ติดตั้งได้ทั้งวางนอนหรือยึดผนัง

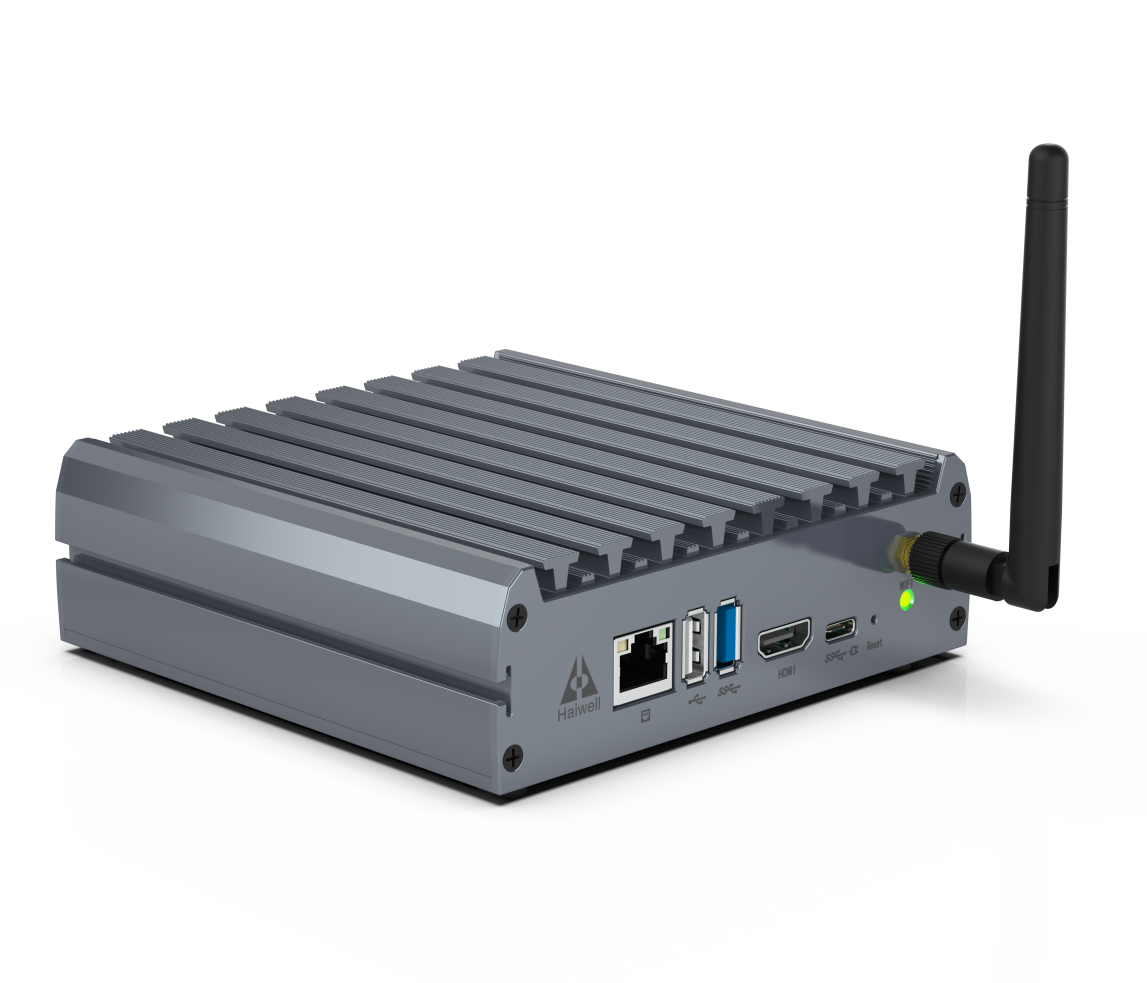

TVBOX4 Proความละเอียดสูงสุด 4K (3840×2160), รองรับกล้อง 3 ตัว, ตัวเครื่องวัสดุอะลูมิเนียม, รองรับฟังก์ชันเสริม Data Visualization และ URL Link, ติดตั้งแบบวางนอนเท่านั้น
Hardware
FlashTVBOX4 = 4GB, TVBOX4 Pro = 8GB
RAM4GB
Ethernet Port10/100/1000 Base-T x1
USB PortUSB 2.0 x1 + USB 3.0 x1
HDMIHDMI 2.0
RTCมี
WiFi2.4GHz/5GHz, 802.11a/b/g/n/ac
WiFi Antennaมี
Maximum ResolutionTVBOX4 = 1K (1920×1080), TVBOX4 Pro = 4K (3840×2160)
Video Decodingรองรับสูงสุด 4K/2K@30fps สำหรับ H.264
Support CameraTVBOX4 = 1 ตัว, TVBOX4 Pro = 3 ตัว
Special FunctionTVBOX4 Pro รองรับ Data Visualization และ URL Link
Power Supply
Power Supply5V Type-C
Power Consumption10W @5VDC
Environmental
Cooling MethodNatural air circulation
Storage Temperature-20°C ถึง +70°C
Operating Temperature-10°C ถึง +60°C
Relative Humidity10-90%RH (Non-condensing)
Vibration Resistance10-25Hz (X, Y, Z axis, 2G/30 นาที)
Impact Resistance15G, ต่อเนื่อง 11ms, 6 ครั้งต่อแกน X, Y, Z
Operating Environmentป้องกันฝุ่น ความชื้น การกัดกร่อน ไฟฟ้าช็อต และแรงกระแทกจากภายนอก
Physical
MaterialTVBOX4 = ABS+PC, TVBOX4 Pro = Aluminum Enclosure
WeightTVBOX4 = 0.6kg, TVBOX4 Pro = 0.95kg
InstallationTVBOX4 = วางนอนหรือยึดผนัง, TVBOX4 Pro = วางนอนเท่านั้น
Dimension (W×D×H)TVBOX4 = 112×112×30mm, TVBOX4 Pro = 134×125×49mm

เพิ่มเติม

  • ใช้เป็นศูนย์กลางเชื่อมต่ออุปกรณ์ Haiwell ทั้งระบบ (HMI, Gateway, PLC, Cloud, Data Visualization, มือถือ, แท็บเล็ต, คอมพิวเตอร์, ทีวี, กล้อง)
  • รองรับการเล่นไฟล์วิดีโอและเสียงสำหรับงานประชาสัมพันธ์องค์กร และแสดงเอกสาร SOP แบบไฟล์/วิดีโอบนจอ
