Split core CT xxx/5A

Tags: CT

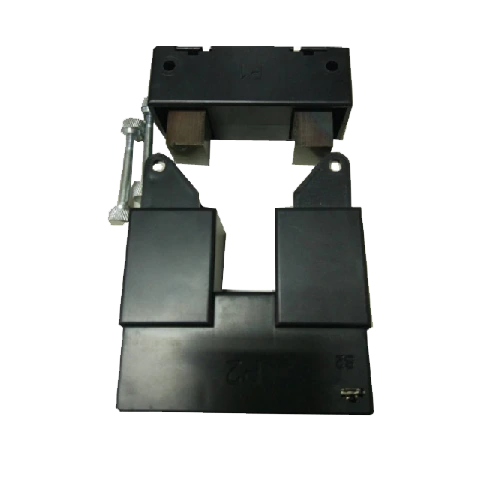

Split Core Current Transformer Side View

Split core CT xxx/5A

รับประกัน 1 ปี

รหัสสินค้า C1A-C40A

Split Core CT xxx/5A คือหม้อแปลงกระแสชนิด Split Core (แยกประกบเปิด-ปิดได้) สำหรับวัดกระแสไฟฟ้าโดยไม่ต้องตัดสายไฟหรือปลดวงจร ติดตั้งง่าย ปลอดภัย และพกพาสะดวก มีให้เลือกหลายขนาดตั้งแต่ 100A ถึง 4000A เหมาะสำหรับงานวัดกระแส วัดพลังงาน และ Monitoring ระบบไฟฟ้า

ออกแบบ Split Core ติดตั้งง่ายและปลอดภัย ประกบเปิด-ปิดรอบสายไฟหรือ Busbar ได้โดยไม่ต้องตัดหรือปลดวงจร
มีให้เลือกตั้งแต่ 100A ถึง 4000A ครอบคลุมช่วงกระแสตั้งแต่งานขนาดเล็กถึงระบบไฟฟ้ากำลังสูง
Secondary Output 5A มาตรฐาน ใช้งานร่วมกับ Power Meter หรืออุปกรณ์วัดกระแสทั่วไปที่รองรับ CT /5A ได้ทันที
Accuracy Class ละเอียดตามขนาด ตั้งแต่ Class 0.5 ถึง Class 3.0 เลือกความแม่นยำให้เหมาะกับงาน

ตัวอย่างการใช้งาน

ติดตั้งวัดกระแสร่วมกับ Power Meter หรืออุปกรณ์ Monitoring พลังงานไฟฟ้าในระบบที่ไม่สามารถตัดไฟเพื่อติดตั้ง CT แบบวงแหวนปิดได้
ใช้ร่วมกับอุปกรณ์ Power Factor Correction หรือ Active Power Filter เพื่อตรวจวัดกระแสและปรับปรุงคุณภาพไฟฟ้า

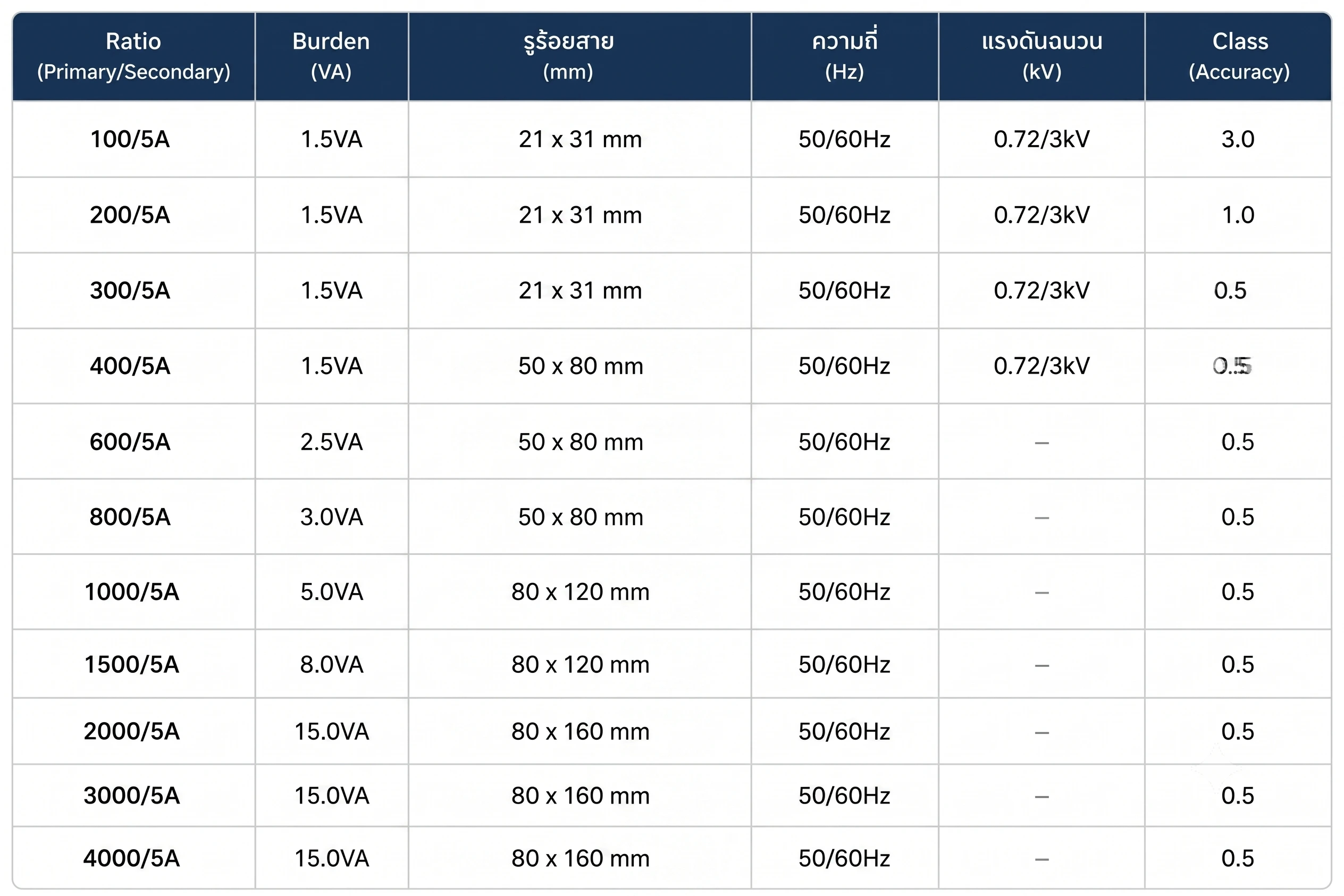

รายละเอียด

Type	Split Core Current Transformer
Secondary Output	5A
100/5A Class 3.0	Burden 1.5VA, รูร้อยสาย 21x31mm, 50/60Hz, 0.72/3kV
200/5A Class 1.0	Burden 1.5VA, รูร้อยสาย 21x31mm, 50/60Hz, 0.72/3kV
300/5A Class 0.5	Burden 1.5VA, รูร้อยสาย 21x31mm, 50/60Hz, 0.72/3kV
400/5A Class 0.5	Burden 1.5VA, รูร้อยสาย 50x80mm, 50/60Hz, 0.72/3kV
600/5A Class 0.5	Burden 2.5VA, รูร้อยสาย 50x80mm
800/5A Class 0.5	Burden 3.0VA, รูร้อยสาย 50x80mm
1000/5A Class 0.5	Burden 5.0VA, รูร้อยสาย 80x120mm
1500/5A Class 0.5	Burden 8.0VA, รูร้อยสาย 80x120mm
2000/5A Class 0.5	Burden 15.0VA, รูร้อยสาย 80x160mm
3000/5A Class 0.5	Burden 15.0VA, รูร้อยสาย 80x160mm
4000/5A Class 0.5	Burden 15.0VA, รูร้อยสาย 80x160mm
