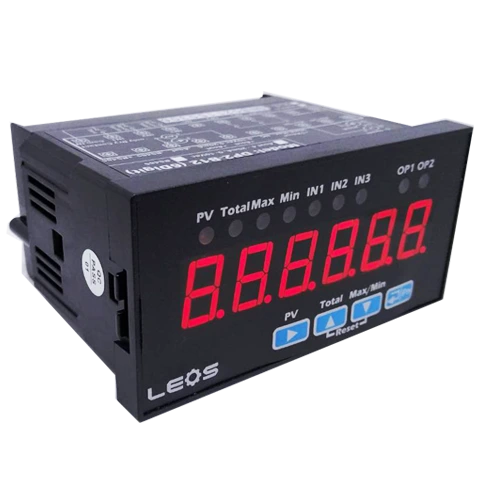

รหัสสินค้า DP2-B12
Digital Process Meter จำนวน 6 หลัก ที่รับสัญญาณ Analog มาตรฐานอุตสาหกรรมทั้งแบบกระแสและแรงดัน แล้วแปลงเป็นค่าทางวิศวกรรมที่อ่านง่ายบนหน้าจอ พร้อมฟังก์ชัน Scaling ทั้งแบบ Linear และ Non-Linear เหมาะสำหรับแสดงผลค่าจาก Transmitter ต่างๆ เช่น Flow Meter, Level Transmitter, Pressure Transmitter หรือ Inverter ในระบบควบคุมกระบวนการอุตสาหกรรม ติดตั้งง่ายที่หน้าตู้คอนโทรล
| ADC Resolution | 24-Bit แบบ Sigma Delta |
| Sampling Rate | ปรับได้ 0.6 - 37.5 ครั้ง/วินาที ตามค่า Filter ที่ตั้ง |
| Input Signal Type | Current (0-20mA, 4-20mA), Voltage (0-5V, 1-5V, 0-10V, 2-10V) |
| Analog Input Range (Current) | 0-25mA DC Max, Zin ≈ 30 Ω |
| Analog Input Range (Voltage) | 0-12 Vdc Max, Zin ≈ 1 MΩ |
| Scaling | Linear (2 จุด) หรือ Non-Linear (สูงสุด 16 จุด) |
| Input Filter | ปรับค่าเฉลี่ยแบบ Moving Average ได้ 1-16 ค่า |
| Output Alarm Relay | 2 จุด, Contact 250Vac 3Amp พร้อม Varistor |
| Alarm Relay Mode | inP-Lo, inP-Hi, tot-Lo, tot-Hi (อ้างอิงค่า Input หรือค่า Totalizer) |
| Sensor Voltage Source | จ่ายไฟเลี้ยงเซนเซอร์ได้ +12Vout 30mA Max |
| Power Supply | Transformer 200-240Vac 45-65Hz |
| Power Consumption | Max 3VA |
| Dimensions (กว้าง x สูง x ลึก) | 96 x 48 x 65 mm |
| Communication (Option) | RS485 Modbus RTU Protocol |
| Analog Output (Option) | 0/4-20mA, 0/2-10V, 0/1-5Vdc 6-in-1 ความละเอียด 16 Bit, Isolation 2.5KV, กำหนดตัวแปรและย่านได้อิสระ |
หากไม่สามารถดาวน์โหลดคู่มือได้ ทัก Line Official @leosmeter เพื่อขอคู่มือได้เลยค่ะ
