Calibrator Current/Voltage Source & Measurement

Signal Calibrator
Signal Calibrator
Signal Calibrator

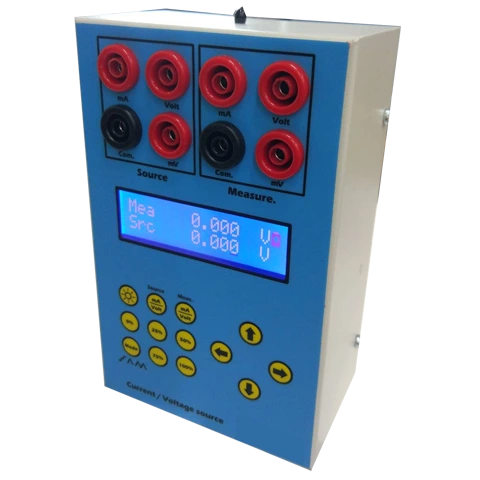

Calibrator Current/Voltage Source & Measurement

รับประกัน 1 ปี

รหัสสินค้า CAL-VA-1

Calibrator เครื่องจ่ายและวัดสัญญาณไฟฟ้า ความละเอียด 16 บิต ใช้สำหรับจ่ายสัญญาณ Voltage, Current, mV (Load Cell/R-Shunt) และ Thermocouple 8 ชนิด พร้อมฟังก์ชันวัดค่าย้อนกลับได้อย่างอิสระจากโหมดจ่ายสัญญาณ เหมาะสำหรับงานสอบเทียบ (Calibration) และทดสอบอุปกรณ์ Input/Output ในระบบควบคุมอุตสาหกรรม พกพาสะดวกด้วยแบตเตอรี่ในตัวที่ใช้งานต่อเนื่องได้นานกว่า 15 ชั่วโมง

  • 16-bit Resolution สำหรับภาคจ่ายและภาควัดสัญญาณ
  • Voltage / Current / mV Source รองรับ 0–10 VDC, 0–24 mA และ 0–120 mV สำหรับงาน Load Cell / R-Shunt
  • Flexible Signal Range Programming กำหนดค่า 0% และ 100% ได้อิสระสำหรับสัญญาณ V, mA และ mV
  • จ่ายแรงดัน Thermocouple ได้ 8 Type เป็นค่าองศา + Cold Junction Compensation (CJC)
  • โหมดจ่าย 4 แบบ Manual / Quick / Auto Step / Ramp Output สำหรับควบคุมและทดสอบสัญญาณได้หลายรูปแบบ
  • Independent Measurement สามารถวัด Voltage, Current และ mV ได้อย่างอิสระจากโหมดจ่ายสัญญาณ
  • Built-in 3000mAh Lithium Polymer Battery ใช้งานต่อเนื่องได้นานกว่า 15 ชั่วโมง และชาร์จผ่าน Micro-USB
  • Backlight Display เปิด/ปิดได้ เหมาะสำหรับใช้งานในพื้นที่แสงน้อย

ตัวอย่างการใช้งาน

  • โปรแกรมย่านจ่ายกระแสให้เป็น 4-20mA (กำหนด 0%=4mA, 100%=20mA) แล้วใช้โหมด Ramp Slope ไล่ระดับสัญญาณต่อเนื่องจาก 0-100% เพื่อจำลองสัญญาณควบคุมและทดสอบการเปิด-ปิดของวาล์วมอเตอร์ในสนามจริง
  • ใช้โหมดจ่าย Thermocouple พร้อมตั้งค่า Cold Junction แบบ Auto เพื่อจำลองสัญญาณอุณหภูมิป้อนเข้า Temperature Controller หรือ PLC สำหรับตรวจสอบความถูกต้องของระบบควบคุมอุณหภูมิก่อนใช้งานจริง
  • ใช้โหมด Measure วัดสัญญาณ 4-20mA หรือ 0-10V ที่ส่งออกมาจาก Transmitter หรือ Sensor ภาคสนาม เพื่อตรวจสอบว่าอุปกรณ์ทำงานอยู่ในย่านที่ถูกต้องหรือไม่ โดยไม่ต้องปลดสาย Loop ออกจากระบบเดิม

รายละเอียด

Resolution (Source & Measure)16 Bit
DisplayLCD with ON/OFF Backlight
BatteryLithium Polymer 3000 mAh
Battery Life≥ 15 Hours
ChargingMicro-USB
Dimension80 x 140 x 52 mm
Cold Junction CompensationFix (ค่าคงที่) / Auto (ปรับตาม Thermistor ในตัวเครื่อง)
Signal Range ProgrammingProgrammable 0% / 100% for mA, V, mV
Source Specification (ย่านอุณหภูมิ 25-35°C, Warm-up 5 นาที)
Voltage0-10 VDC, Resolution 0.001V, Accuracy 0.03% Rdg +2 LSB, Max Load 1mA
Milli-Volt0-120 mV, Resolution 0.01mV, Accuracy 0.03% Rdg +2 LSB, Max Load 1mA
Milli-Amp0-24 mA, Resolution 0.001mA, Accuracy 0.03% Rdg +2 LSB, Max 1200Ω at 20mA
Thermocouple Type J/K/T/EResolution 0.1°C, Accuracy ถึง 0.7°C
Thermocouple Type R/SResolution 1.0°C, Accuracy ถึง 1.5°C
Thermocouple Type B/Nรองรับการจ่ายค่า
Measure Specification
Voltage±12 VDC, Resolution 0.001V, Accuracy 0.03% Rdg +2 LSB, Input Impedance ~1 MΩ
Milli-Volt±200 mV, Resolution 0.01mV, Accuracy 0.03% Rdg +2 LSB, Input Impedance ~1 MΩ
Milli-Amp±25 mA, Resolution 0.001mA, Accuracy 0.03% Rdg +2 LSB, Input Impedance ~10 MΩ

เพิ่มเติม

  • ออกแบบให้ภาคจ่าย (Source) และภาควัด (Measure) ทำงานเป็นอิสระต่อกัน สามารถจ่ายสัญญาณหนึ่งพร้อมกับวัดอีกสัญญาณหนึ่งได้ในเวลาเดียวกัน เหมาะสำหรับงานสอบเทียบและตรวจสอบวงจรลูป (Loop Calibration) โดยไม่ต้องใช้เครื่องมือสองเครื่องแยกกัน
  • แถมฟรีสาย Test Lead + Crocodile Clip 1 ชุด
