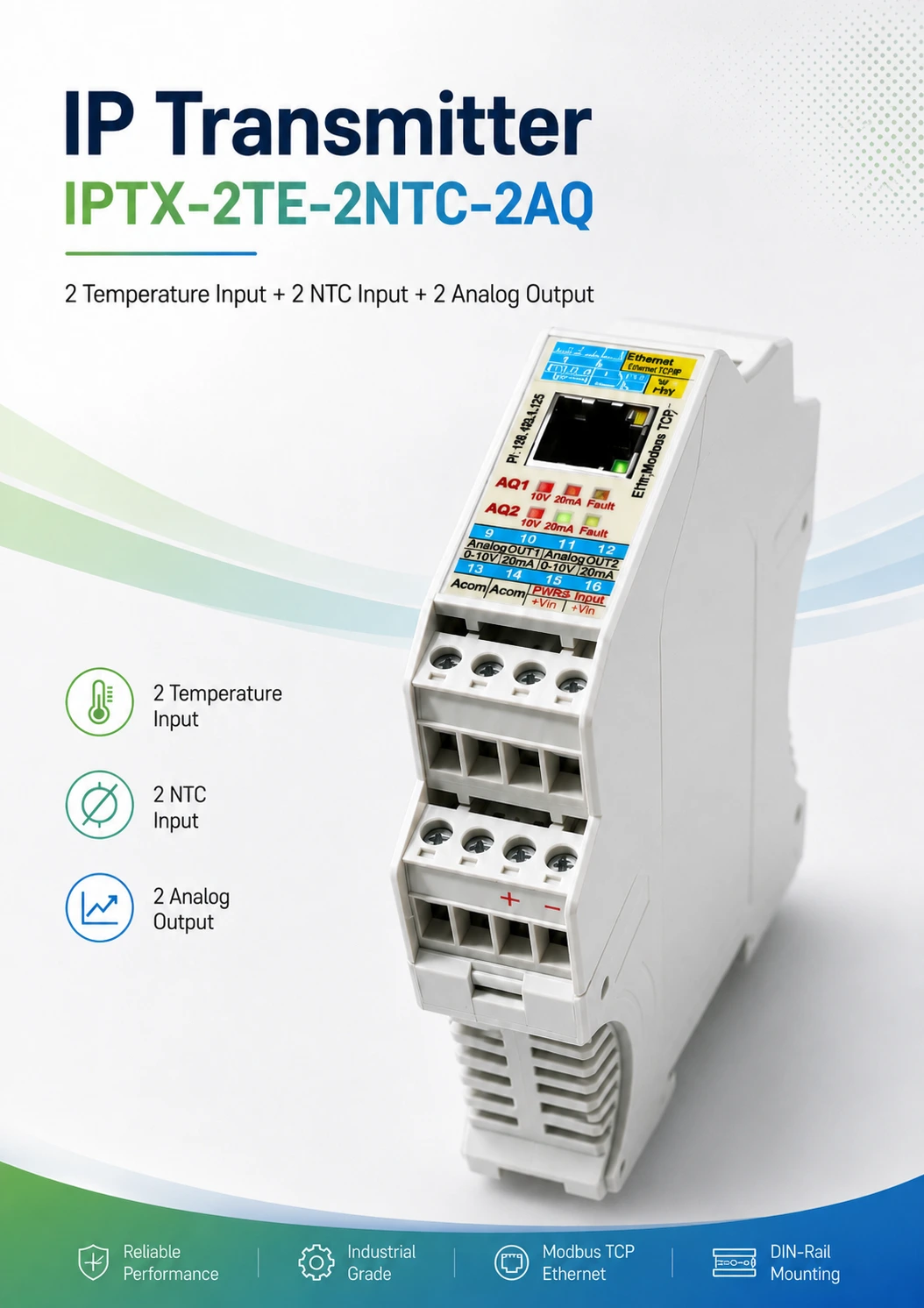

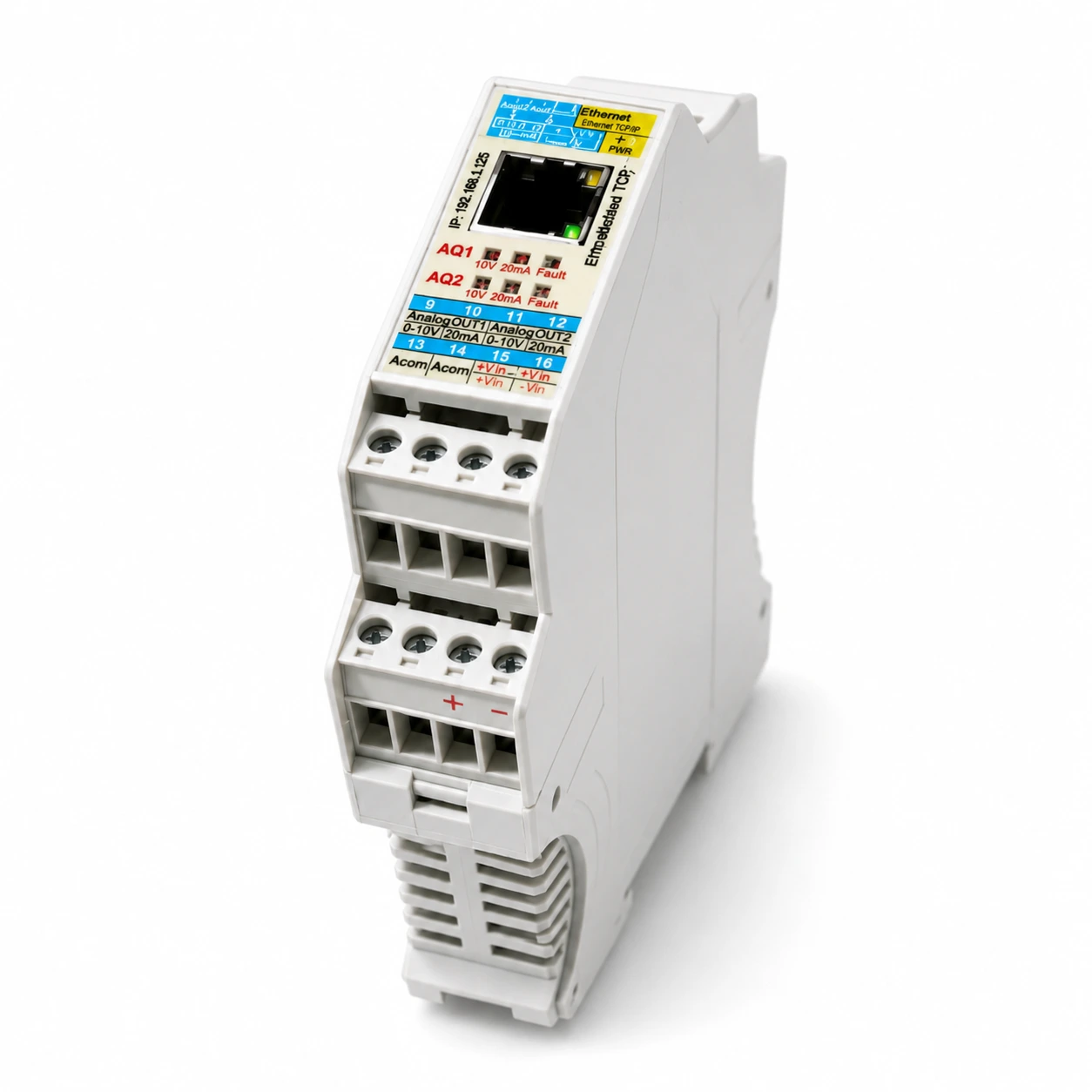

รหัสสินค้า IPTX-2TE-2NTC-2AQ
IP Transmitter สำหรับรับสัญญาณอุณหภูมิ 4 Input (2 RTD/TC + 2 NTC) แล้วแปลงค่าเป็น Analog Output 2 ช่อง รองรับ Modbus TCP เหมาะสำหรับงานเชื่อมต่อเซนเซอร์ TC/RTD และ NTC เข้ากับระบบ PLC, HMI, SCADA หรือ Data Logger ในโรงงานอุตสาหกรรม โดยไม่ต้องติดตั้งโปรแกรมเฉพาะ เพียงเปิด Web Browser ก็สามารถ Monitor และตั้งค่าอุปกรณ์ได้ทันที
| Temperature Input | |
| Universal Input Channels | 2 ช่อง (TE1, TE2) |
| Universal Input Type | TC Type J, K, T, E, R, S, B, N, 75mV, PT100 (Alpha 0.00385 DIN / 0.00392 JIS-USA), PT1000, Resistance 400 Ω, Resistance 2 kΩ |
| NTC Input Channels | 2 ช่อง (NTC1, NTC2) |
| NTC Input Type | NTC Thermistor 10 kΩ ที่ 25 °C, ช่วงวัดประมาณ -50 ถึง +150 °C |
| Offset Adjustment | ปรับชดเชยค่าคลาดเคลื่อนได้อิสระทุกช่อง (TE1, TE2, NTC1, NTC2) |
| Analog Output | |
| Output Channels | 2 ช่อง (AQ1, AQ2) |
| Output Types | mA, V |
| Source | Temperature 1, Temperature 2, NTC 1, NTC 2, Modbus Remote |
| Scaling | ตั้งค่าได้ผ่าน PV at Analog Low/High |
| Remote Override | รองรับการสั่งผ่าน Modbus TCP/IP (Register 40021 สำหรับ AQ1, 40022 สำหรับ AQ2) |
| Communication | |
| Ethernet | 1x LAN (RJ45) |
| Protocols | HTTP (Web Server), Modbus TCP/IP |
| Default HTTP Port | 80 |
| Default Modbus TCP Port | 502 |
| Function Codes | FC03 (Read Holding), FC04 (Read Input) |
| Data Format | Signed AB / Unsigned AB |
| Power Supply | |
| Input Voltage | 9-30 Vdc (Buck Converter, รองรับสูงสุด 36Vdc) |
| Consumption | 120mA @ 24Vdc (≈2.88W) |
| Protection | Slow Blown Fuse 63V/2A, Transient Voltage Suppressor (33-36V Breakdown) |
| Processing Unit | |
| Main MCU | 32-bit ARM Cortex-M4 @ 180MHz (NXP Industrial Grade) |
| Environmental | |
| Working Temperature | -20°C ถึง 60°C |
| Working Humidity | 10-90%RH (Non-Condensing) |
| Physical | |
| Mounting | DIN-rail TS-35 |
| Housing Material | PA66 (Polyamide 66), สีเทา |
| Dimension (W×H×D) | 99.50 x 114.50 x 22.50 mm |
| Weight | 140 g |
