รหัสสินค้า Haiwell Card type PLC AC/AT Series (AC12M0R / AC16S0R / AT16S0R / AT16S0T)

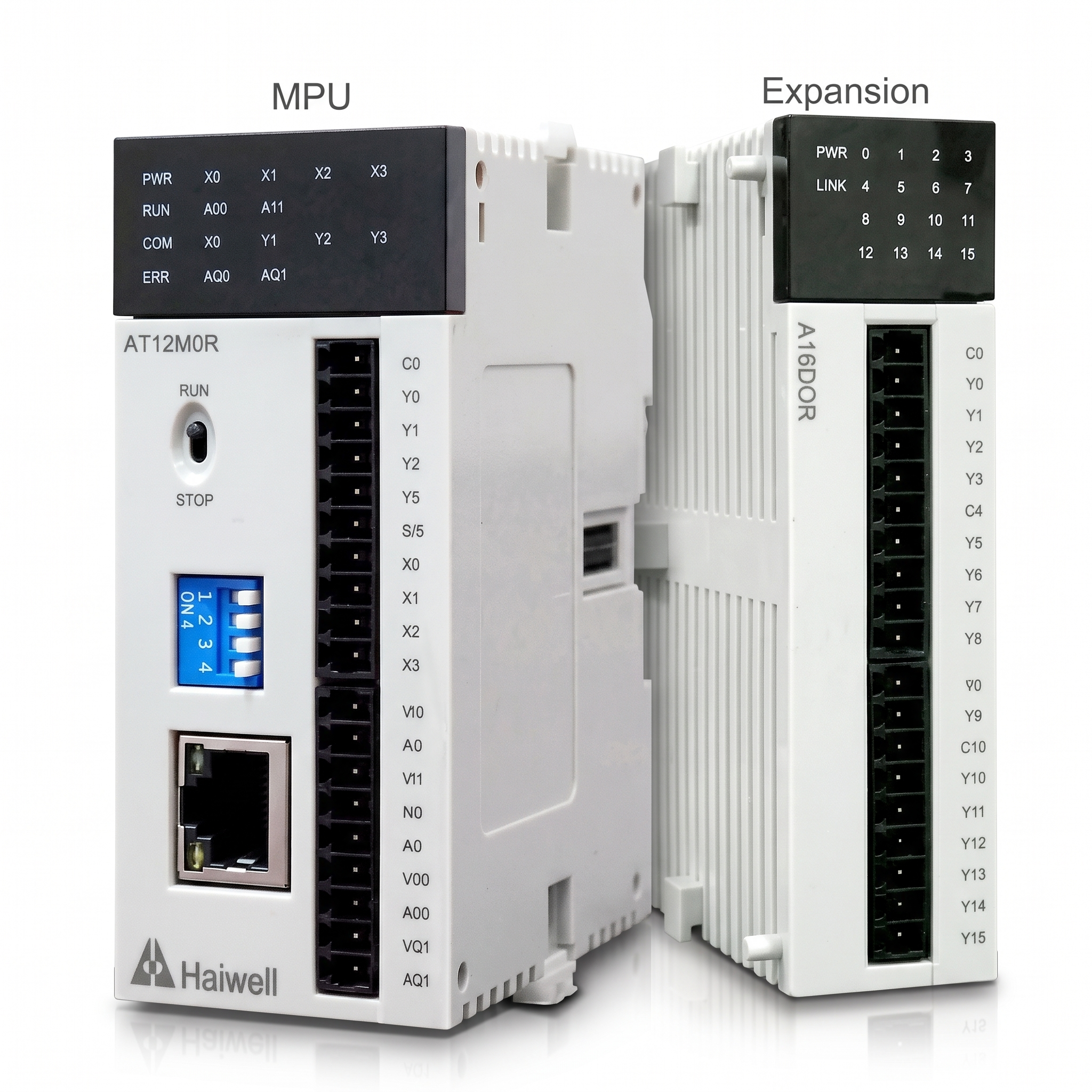

Haiwell Card type PLC – PLC ขนาดเล็กแบบ Card type (Slim Design) สำหรับงานควบคุมที่ต้องการพื้นที่ติดตั้งจำกัด รองรับทั้ง Digital I/O ล้วนและแบบผสม Analog I/O ในตัวเดียว (รุ่น M) สื่อสารผ่าน Ethernet (TCP) และ RS485 Modbus ในตัว ตั้งโปรแกรมผ่าน HaiwellHappy Software เหมาะสำหรับงานควบคุมขนาดเล็กถึงกลางที่ต้องการความกะทัดรัดและขยายระบบได้ในอนาคต
| Software | Haiwell Happy |
| I/O Configuration (แยกตามรุ่น) | |
| AC12M0R | DI = 4 จุด, DO = 4 จุด (Relay), AI = 2 ช่อง, AO = 2 ช่อง |
| AC16S0R | DI = 8 จุด, DO = 8 จุด (Relay) |
| AT16S0R | DI = 8 จุด, DO = 8 จุด (Relay) |
| AT16S0T | DI = 8 จุด, DO = 8 จุด (Transistor NPN) |
| Motion Control (เฉพาะรุ่น AT16S0R, AT16S0T) | |
| Pulse Input | 2 Channels A/B Phase (4 จุด), สูงสุด 200KHz |
| Pulse Output | 2 Channels A/B Phase (4 จุด), สูงสุด 200KHz (เฉพาะ AT16S0T ที่เป็น Transistor Output; AT16S0R เป็น Relay จึงไม่รองรับ Pulse Output) |
| Analog Input (AI) Specification (เฉพาะรุ่น AC12M0R) | |
| Voltage Input Range | 0-10V / 0-5V / 1-5V |
| Current Input Range | 0-20mA / 4-20mA |
| Resolution | 16 bits |
| Basic Error | ±0.20% (ที่อุณหภูมิห้อง 25±5°C) |
| Response Time | 2.0ms/ช่อง |
| Analog Output (AQ) Specification (เฉพาะรุ่น AC12M0R) | |
| Voltage Output Range | 0-10V / 0-5V / 1-5V |
| Current Output Range | 0-20mA / 4-20mA |
| Resolution | 12 bits |
| Basic Error | ±0.30% (ที่อุณหภูมิห้อง 25±5°C) |
| Response Time | 3.0ms/ช่อง |
| Digital Input (DI) Specification (ทุกรุ่น) | |
| Input Signal | No-voltage Contact หรือ NPN/PNP |
| Action Driving | ON > 3.5mA, OFF < 1.5mA |
| Input Impedance | ≈4.3kΩ |
| Reaction Time | 6.4ms (Default, ปรับได้ 0.8-51.2ms) |
| Digital Output (DO) Specification | |
| Relay (AC12M0R, AC16S0R, AT16S0R) | Resistive Load 2A/จุด (8A/4จุด COM), Reaction Time On 10ms/Off 5ms |
| Transistor NPN (AT16S0T) | Resistive Load 0.5A/จุด (2A/4จุด COM), Reaction Time On 10µs/Off 120µs |
| Communication | |
| Ethernet | TCP (Ethernet Port ในตัว) |
| RS485 | Modbus |
| Max Expansion | AC12M0R/AC16S0R = สูงสุด 5 โมดูล, AT16S0R/AT16S0T = สูงสุด 15 โมดูล |
| Address Setting | Default IP 192.168.1.111, Subnet 255.255.255.0, Gateway 192.168.1.1, DIP Switch (1-15) หรือ Soft Address (1-247, มีสิทธิ์เหนือกว่า) |
| Power Supply | |
| Power Supply Voltage | DC24V -15%~+20% |
| Power Consumption | AC12M0R = <3.6W (0.15A@24VDC), AC16S0R/AT16S0R/AT16S0T = <4.8W (0.2A@24VDC) |
| Fuse | 0.5A, 250VAC |
| Insulation Type | No Electrical Isolation |
| Environmental | |
| Operating Temperature | 0°C ถึง +55°C |
| Storage Temperature | -25°C ถึง +70°C |
| Relative Humidity | 5-95%RH (No Condensation) |
| Vibration Resistance | 10-57Hz (amplitude 0.075mm), 57-150Hz (1G) x10 ครั้งต่อแกน |
| Impact Resistance | 15G, 11ms, 6 ครั้งต่อแกน X, Y, Z |
| Physical | |

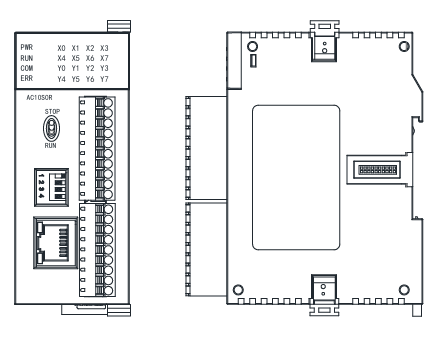

| Dimension (W×H×D) | 40×95×65mm |
| Installation | DIN Rail 35mm หรือ Screw Mounting ต้องเว้นระยะห่างรอบตัวเครื่องอย่างน้อย 50mm ทุกด้าน |
