รหัสสินค้า Haiwell D Series (D4 / D7W / D10W / D10EW / D15W)

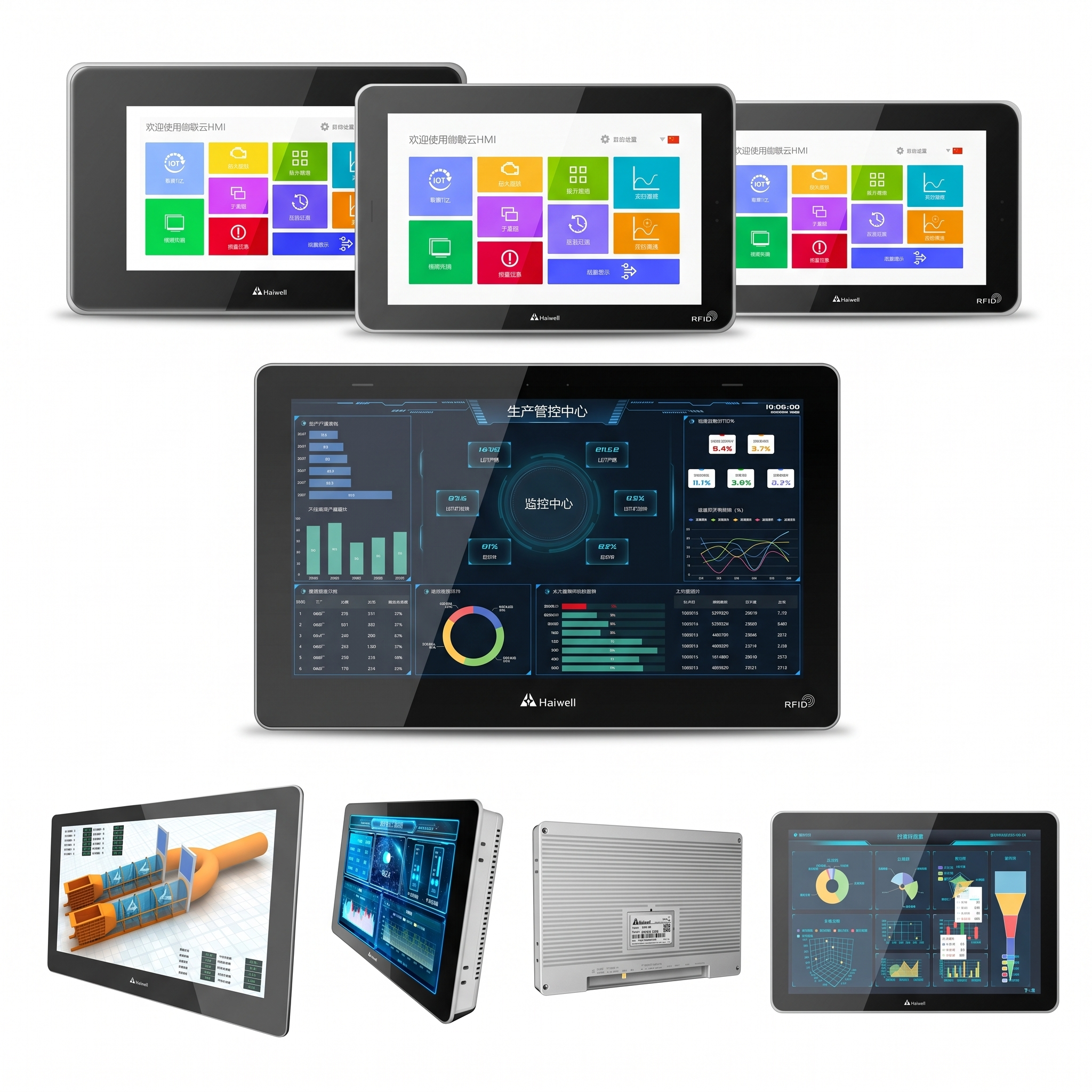

Haiwell HMI D Series จอสัมผัสแบบ Capacitive ตัวเครื่องอะลูมิเนียมอัลลอยด์+กระจก ดีไซน์ Piano Black ขอบจอบาง สำหรับควบคุมและมอนิเตอร์เครื่องจักรในโรงงานอุตสาหกรรม เชื่อมต่อข้อมูลกับ ERP, MES ผ่าน MQTT, OPC UA, HTTP, TCP ได้โดยตรง รองรับกล้องวงจรปิด, เล่นไฟล์วิดีโอ, และเข้าถึงระยะไกลผ่านมือถือหรือคอมพิวเตอร์ได้พร้อมกันหลายผู้ใช้โดยไม่ต้องมี SCADA แยก มีให้เลือกตั้งแต่จอเล็กสุด 4.3″ ไปจนถึง 15.6″ และ 2 ระดับ (มาตรฐาน / Pro ที่เพิ่มไมโครโฟนในตัวและ RFID)
| Software | Haiwell Cloud SCADA |
| D4 | จอ 4.3" (800×480), Storage 4GB+512M, ไม่มีลำโพง/ไมค์ในตัว (External ทั้งคู่), ไม่มี RFID, ไม่มี Local Camera |
| D7-W | จอ 7" (1024×600), Storage 8G+512M, ลำโพงในตัว (ไมค์ภายนอก), มี WiFi ไม่มี RFID (สเปคเท่ากับ A7-W ยกเว้นวัสดุตัวเครื่องและจอสัมผัส) |
| D10-W | จอ 10.1" (1280×800), Storage 8G+1G, ลำโพงในตัว (ไมค์ภายนอก), มี WiFi ไม่มี RFID (สเปคเท่ากับ A10-W ยกเว้นวัสดุตัวเครื่องและจอสัมผัส) |
| D10-EW | จอ 10.1" เท่ากัน แต่เป็นรุ่น Pro (ไมค์+ลำโพงในตัว, มี RFID มาตรฐาน) + WiFi + 4G (Global 4G) (สเปคเท่ากับ A10 Pro-EW ยกเว้นวัสดุตัวเครื่องและจอสัมผัส) |
| D15-W | จอ 15.6" (1920×1080, จอ Capacitive), Storage 8G+1G, ลำโพงในตัว (ไมค์ภายนอก), มี WiFi ไม่มี RFID (สเปคเท่ากับ A15-W — A15 เป็น Capacitive อยู่แล้วเช่นกัน) |
| Display (สเปคร่วม) | |
| Brightness | D4 = 280cd/m², D7 = 450cd/m², D10 = 400cd/m², D15 = 350cd/m² |
| Viewing Angle | D4 = 80°/80°/80°/80°, D7/D10/D15 = 85°/85°/85°/85° |
| Touch Panel | Capacitive-type ทุกรุ่น (มากกว่า A Series เป็น Resistance-type) |
| Backlight | LED, อายุการใช้งาน 50,000 ชั่วโมง |
| Auto Sleep Function | มี |
| Hardware (สเปคร่วม) | |
| Flash | D4 = 4GB, D7/D10/D15 = 8GB |
| Ethernet Port | D4/D7-W/D10-W/D15-W = 10/100 Base-T ×1, D10-EW (Pro) = 10/100 Base-T ×2 |
| Serial Port | D4 = COM1 RS232×1 + COM2 RS485×1; D7/D10/D15/D10-EW = COM1 RS232×1 + COM2 RS485×1 + COM3 RS485×1 |
| USB Port | D4/D7-W/D10-W/D15-W = USB2.0×1, D10-EW (Pro) = USB2.0×2 |
| RTC | มีในตัว |
| Satellite Positioning (Beidou) | เฉพาะรุ่น Pro (D10-EW) เท่านั้น |
| Power Supply | |
| Rated Input Power | 24V DC ±20% |
| Power Consumption | D4 = 6W, D7-W = 12W, D10-W = 13W, D10-EW = 17W, D15-W = 23W |
| Power Protection | Surge Protection + Anti Reverse Connection Protection |
| Withstand Voltage | 500V AC |
| Insulation Resistance | 50MΩ @500VDC ขึ้นไป |
| Environmental | |
| Vibration Resistance | 10-25Hz (X, Y, Z axis, 2G/30 นาที) |
| Cooling Method | Natural wind cooling |
| Storage Temperature | -20°C ถึง +70°C |
| Operating Temperature | -10°C ถึง +60°C |
| Relative Humidity | 10-90%RH (Non-condensing) |
| Operating Environment | ป้องกันฝุ่น ความชื้น การกัดกร่อน ไฟฟ้าช็อต และแรงกระแทกจากภายนอก |
| Physical | |
| Material | D4 = Engineering Plastic ABS+PC (Flame Retardant Grade); D7-W/D10-W/D10-EW/D15-W = All-Aluminum Alloy Shell + Glass Panel |
| Installation | D4 = Panel Mounting เท่านั้น; D7-W/D10-W/D10-EW = Panel Mounting หรือ VESA (75×75); D15-W = Panel Mounting หรือ VESA (100×100) |
| Dimension (W×H×D) | D4 = 137×85×30mm; D7-W = 193×120×33mm; D10-W/D10-EW = 260×167×32mm; D15-W = 394×256×45mm |
| Panel Cutout (W×H) | D4 = 132×80mm (R7mm); D7 = 187×114mm (R7mm), D10 = 254×161mm (R7mm), D15 = 383×245mm (R7mm) |
| Weight | D4 = 0.3kg (ใหม่); D7-W = 1.0kg; D10-W/D10-EW = 1.5kg; D15-W = 3.2kg |
| Certification | CE Mark |
