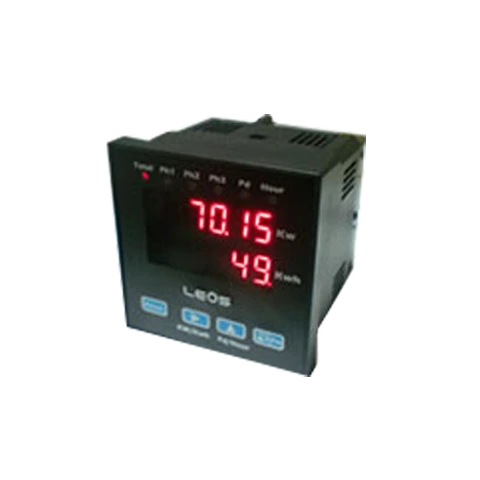

AC 3 Phase kW/kWh+RS485

Tags: 3 Phase, CT, Modbus RTU, Power Meter

AC 3 Phase kW/kWh+RS485

รับประกัน 1 ปี

รหัสสินค้า AC3-A22/23/24

มิเตอร์วัดค่า kW/kWh พร้อม Power Demand และ Run Hour Meter สำหรับระบบไฟฟ้า 3 เฟส 4 สาย พร้อม Modbus RTU RS485 มีให้เลือก 3 รุ่นตามชนิด CT ที่ใช้งานร่วมด้วย เพื่อลดความผิดพลาดจากการคำนวณ Ratio ด้วยตัวเอง เหมาะสำหรับงาน Monitoring พลังงานไฟฟ้าในโรงงานหรืออาคารที่ต้องการเชื่อมต่อระบบ SCADA/PLC

มี 3 รุ่นให้เลือกตามชนิด CT
- AC3-A22 – ใช้กับ External CT xxxx/5Amp
- AC3-A23 – ใช้กับ External CT 20,50,100A/mA 2500 Turn
- AC3-A24 – ใช้กับ Split core CT 50,100,200,400A/333mV
ใช้กับระบบไฟฟ้า 3 เฟส 4 สาย
สามารถวัดค่าได้ทั้งหมด 10 ค่า คือ kW1, kW2, kW3, kW-Total, kWh1, kWh2, kWh3, kWh-Total, Power Demand (แบบ Slide), Run Hour (นับชั่วโมงการทำงาน)
ค่าพลังงานถูกเก็บใน EEPROM ไม่สูญหายเมื่อไฟดับ

ตัวอย่างการใช้งาน

ติดตั้งวัดค่ากำลังไฟฟ้าและพลังงานของระบบ 3 เฟสในโรงงาน แล้วส่งข้อมูลผ่าน Modbus RTU RS485 ไปยัง PLC/SCADA เพื่อ Monitoring แบบ Real-time
คำนวณอัตราการใช้ไฟต่อชั่วโมงได้ทันที จากค่า kWh หารด้วย Run Hour ช่วยวางแผนบำรุงรักษาหรือประเมินต้นทุนพลังงาน

รายละเอียด

Communication	RS485 Modbus RTU Protocol
Connection Type	3-Phase 4-Wire
Input Current	CT Primary สูงสุด 5000A, Secondary 5A, ย่านวัด 5Amp/Phase 12kHz
Measured Values	kW1, kW2, kW3, kW-Total, kWh1, kWh2, kWh3, kWh-Total, Power Demand, Run Hour

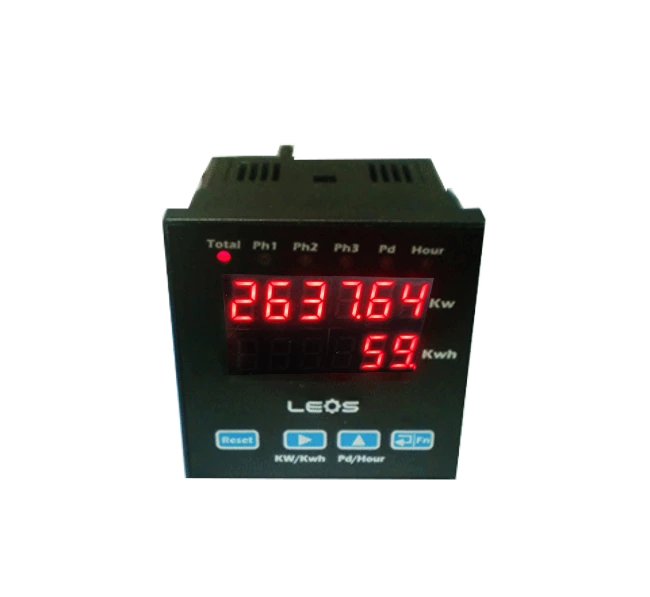

Display	แสดงค่า kW สูงสุด 9999.99, kWh สูงสุด 999,999 (บันทึกใน EEPROM)
Power Demand	เฉลี่ย 15 นาทีแบบ Slide, Update ทุก 1 นาที
Accuracy	kW ±0.25%, kWh ±0.25%
Max. Node	32 unit/Network, Isolate 2.5kV
Dimension	72 x 72 x 65 mm
Supply Voltage	200-240Vac 45-65Hz
