รหัสสินค้า MPR

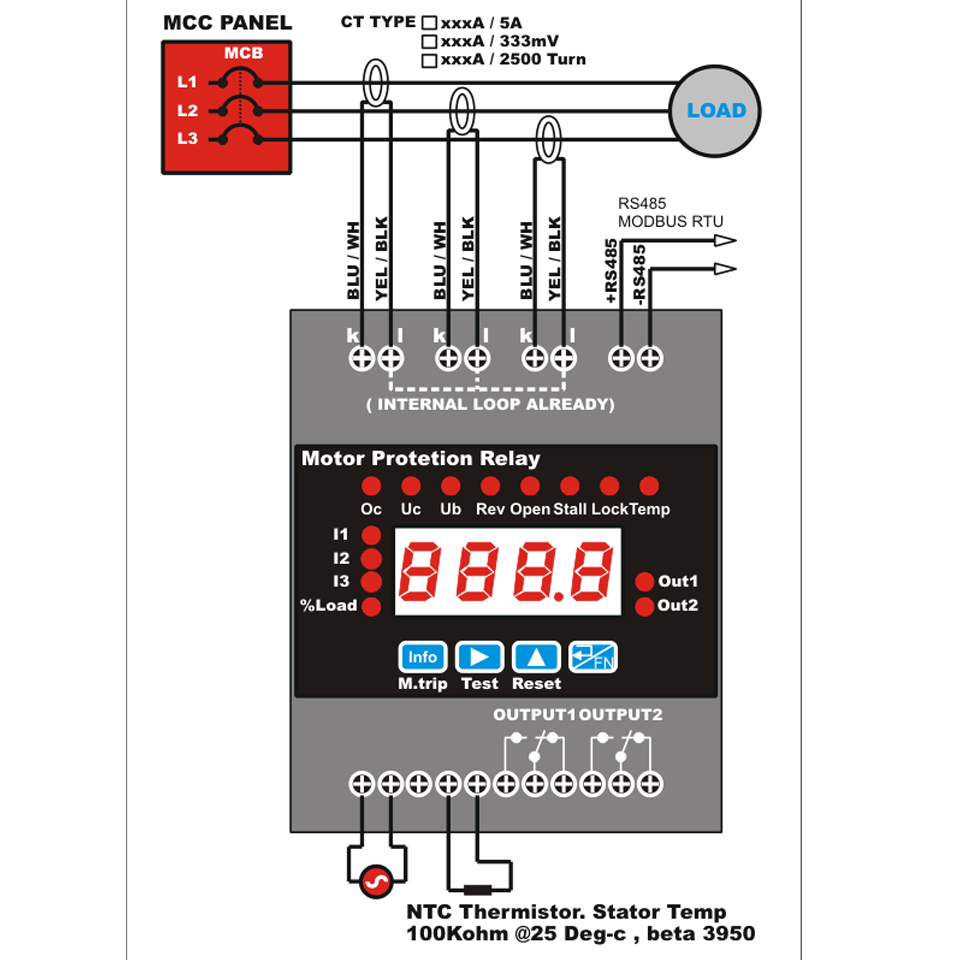

Motor Protection Relay แสดงค่ากระแสไฟฟ้าทั้ง 3 เฟสแบบ True RMS พร้อม %I-Load และชั่วโมงการทำงาน (Run Hour) ตรวจจับความผิดปกติของมอเตอร์ได้ถึง 8 ชนิด เหมาะสำหรับติดตั้งในตู้ควบคุมมอเตอร์ (MCC Panel) เพื่อป้องกันความเสียหายของมอเตอร์และยืดอายุการใช้งาน โดยต้องใช้งานร่วมกับ Current Transformer (CT) 3 เฟส
| Measurement Type | True RMS, 3 Phase (I1, I2, I3) |
| Measurement Accuracy | 0.25% (Microcontroller 32 bit + DSP) |
| Communication | Modbus RTU RS485 |
| Displayed Values | I1, I2, I3, %Load, Run Hour, Temperature (°C) |
| CT Type | xxx/5A, xxx/333mVAC, xxx/2500 รอบ เช่น 50A, 100A/333mV, High Precision Class 0.2 |
| Protection Functions (8 ชนิด) และค่า Setpoint เริ่มต้น (Default) | |
| Over Current Setpoint | 1.25 PU (125% ของ Nameplate) — ปรับตั้งได้ |
| Under Current Setpoint | 0.30 PU (30% ของ Nameplate) — ปรับตั้งได้, เปิด/ปิดการทำงานได้ |
| UnBalance Current Setpoint | คำนวณจาก (ค่าเบี่ยงเบนสูงสุดจากค่าเฉลี่ย / ค่าเฉลี่ย) x 100% — ปรับตั้งได้, เปิด/ปิดการทำงานได้ |
| Open Phase Setpoint | 0.10 PU (10% ของ Nameplate) — ปรับตั้งได้, เปิด/ปิดการทำงานได้ |
| Stall Current Setpoint | 2.00 PU (200% ของ Nameplate) — ปรับตั้งได้, เปิด/ปิดการทำงานได้ |
| Lock Rotor Current Setpoint | 5.00 PU (500% ของ Nameplate) — ปรับตั้งได้, เปิด/ปิดการทำงานได้ |
| Reverse Phase | เปิด/ปิดการทำงานได้ (ต้อง Enable ที่ Menu-4 จึงเริ่มตรวจจับ) |
| Temperature High Setpoint | 120°C (ค่าเริ่มต้น) — ปรับตั้งได้ ใช้คู่กับเซนเซอร์ NTC 100 KΩ @25°C, Beta 3950 |
| Amp Minimum (A.min) | เกณฑ์กระแสขั้นต่ำสำหรับเปิดใช้งานตรวจจับ Under Current, Unbalance Current, Open Phase และการนับ Run Hour |
| Output Relay | 2 Relay (250VAC 10A Max) |
| Power Supply | Switching 90-240Vac 45-65Hz |
| Power Consumption | MAX 5 VA |
| Dimension | 76.3 x 92.3 mm ลึก 60.5 mm |
หากไม่สามารถดาวน์โหลดคู่มือได้ ทัก Line Official @leosmeter เพื่อขอคู่มือได้เลยค่ะ
