รหัสสินค้า PRI-140

รีเลย์ป้องกันไฟรั่ว (Earth Leak Relay / Ground Fault Relay) วัดกระแสไฟฟ้ารั่วลงดินแบบ True RMS พร้อมแสดงผล Real Time และสั่งตัดวงจรผ่าน Magnetic Contactor หรือ Air Circuit Breaker เมื่อค่ากระแสไฟรั่วเกินจุดตั้งค่าที่กำหนด เหมาะสำหรับติดตั้งในตู้จ่ายไฟ (DB Panel) เพื่อป้องกันความเสียหายจากไฟรั่วและอันตรายจากไฟฟ้าดูด โดยต้องใช้งานร่วมกับ Current Transformer CT xxx/5A จำนวน 4 ตัว

• ออกแบบโดยใช้ Micro Processor Base ที่ให้การวัด และ สั่งตัดได้อย่างแม่นยำ
• วัดค่ากระแสไฟรั่วแบบ True RMS แสดงผลแบบ Real Time
• บันทึกค่ากระแสไฟฟ้า ณ จุดที่เกิดการสั่งตัด (Trip) ไว้บนหน้าจอ ช่วยตรวจสอบหาสาเหตุย้อนหลังได้
• เลือกรูปแบบการรีเซทหลัง Trip ได้ทั้งแบบ Auto และ Manual (Latch)
• มีสวิตช์ Test และ Reset ที่หน้าเครื่อง สะดวกต่องาน Maintenance

ตัวอย่างการใช้งาน

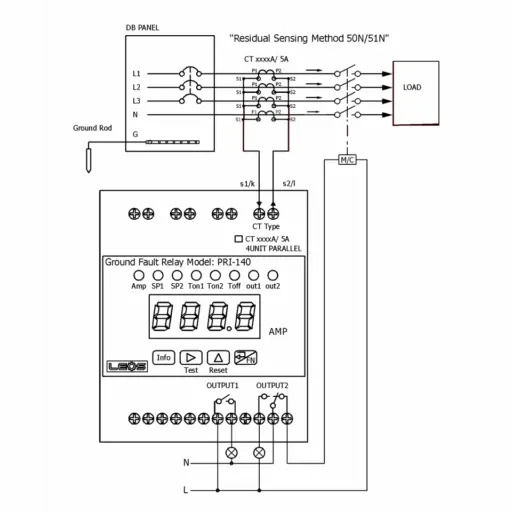

• ติดตั้งในตู้ควบคุมไฟฟ้า (DB Panel) เพื่อตรวจจับกระแสไฟฟ้ารั่วไหลลงดินแบบ Residual Sensing Method โดยคล้อง CT ทั้ง 4 เส้น (L1, L2, L3, N) แล้วต่อสัญญาณเข้าตัวเครื่อง เมื่อกระแสรั่วไหลเกิน Setpoint ตัวเครื่องจะสั่งตัด Air Circuit Breaker ผ่าน Output Relay
• วงจรมอเตอร์ปั๊มน้ำ/คอมเพรสเซอร์ในโรงงาน — ป้องกันความเสียหายของมอเตอร์จากฉนวนเสื่อมสภาพ (Insulation breakdown) ซึ่งมักเริ่มจากไฟรั่วเล็กน้อยก่อนลัดวงจรรุนแรง การตัดไฟตั้งแต่เนิ่นๆ ช่วยยืดอายุมอเตอร์และลด downtime
