รหัสสินค้า PRI-130

รีเลย์ป้องกันไฟรั่ว (Earth Leak Relay / Ground Fault Relay) วัดกระแสไฟฟ้ารั่วลงดินแบบ True RMS พร้อมแสดงผล Real Time และสั่งตัดวงจรผ่าน Magnetic Contactor หรือ Air Circuit Breaker เมื่อค่ากระแสไฟรั่วเกินจุดตั้งค่าที่กำหนด ใช้งานร่วมกับ ZCT (Zero Current Transformer) แบบ Zero Sequence Method (50GS/51GS) เหมาะสำหรับติดตั้งในตู้จ่ายไฟ (DB Panel) เพื่อป้องกันความเสียหายจากไฟรั่วและอันตรายจากไฟฟ้าดูด

• การทำงานของ Earth leakage Relay เมื่อใช้ร่วมกับ ZCT (Zero CT)
  • สภาวะโหลดทำงานปกติและไม่มีกระแสรั่ว Output ของ ZCT จะมีค่า = 0
  • กระแสรั่วเกิดขึ้น ZCT จึงจะมีค่า Output และจะไปสั่งตัดการทำงานของ Relay
• ใช้ ZCT คล้องสายไฟทุกเฟส ถ้ามี Neutral ต้องคล้องที่ Neutral ด้วย
• ออกแบบโดยใช้ Micro Processor Base ที่ให้การวัด และ สั่งตัดได้อย่างแม่นยำ
• วัดค่ากระแสไฟรั่วแบบ True RMS แสดงผลแบบ Real Time
• บันทึกค่ากระแสไฟฟ้า ณ จุดที่เกิดการสั่งตัด (Trip) ไว้บนหน้าจอ ช่วยตรวจสอบหาสาเหตุย้อนหลังได้
• เลือกรูปแบบการรีเซทหลัง Trip ได้ทั้งแบบ Auto และ Manual (Latch)
• มีสวิตช์ Test และ Reset ที่หน้าเครื่อง สะดวกต่องาน Maintenance

ตัวอย่างการใช้งาน

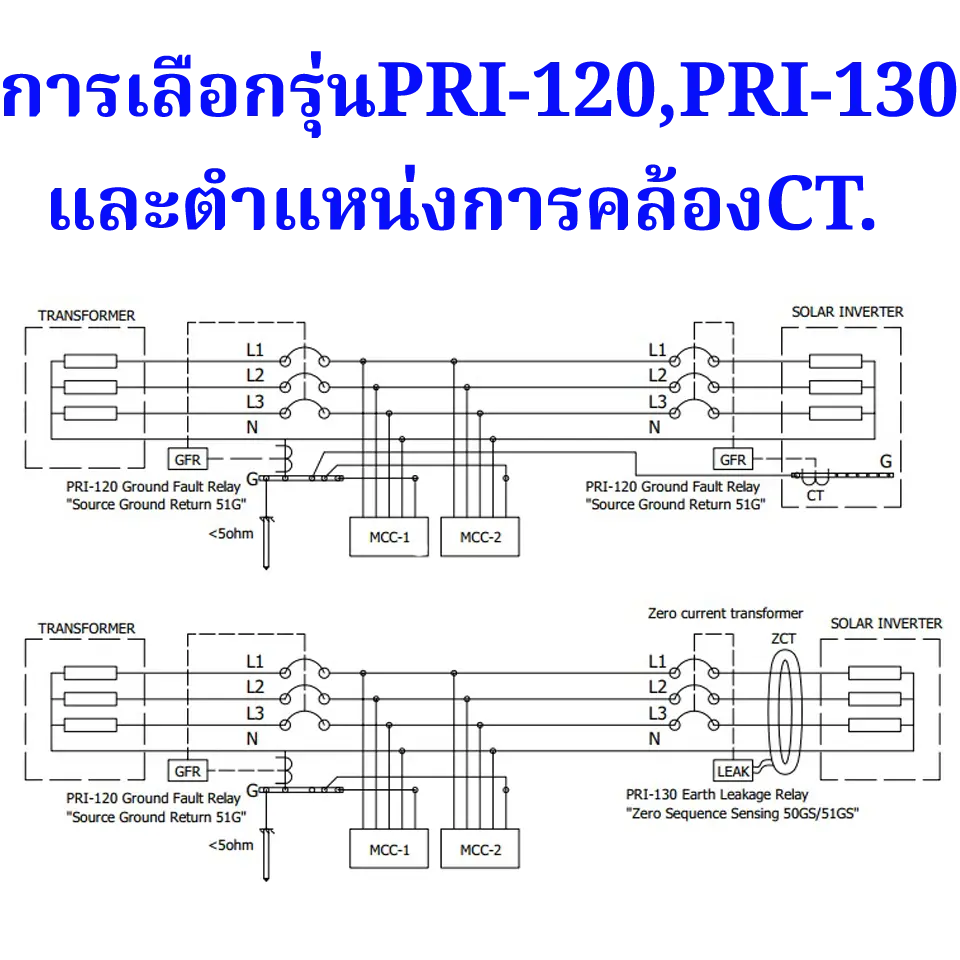

• ติดตั้งในระบบไฟฟ้า 3 เฟส 4 สาย หรือ 3 เฟส 3 สาย เพื่อตรวจจับกระแสไฟฟ้ารั่วไหลลงดินแบบ Zero Sequence Method โดยใช้ ZCT คล้องสายไฟทุกเฟส เมื่อกระแสรั่วไหลเกิน Setpoint ตัวเครื่องจะสั่งตัด Air Circuit Breaker ผ่าน Output Relay

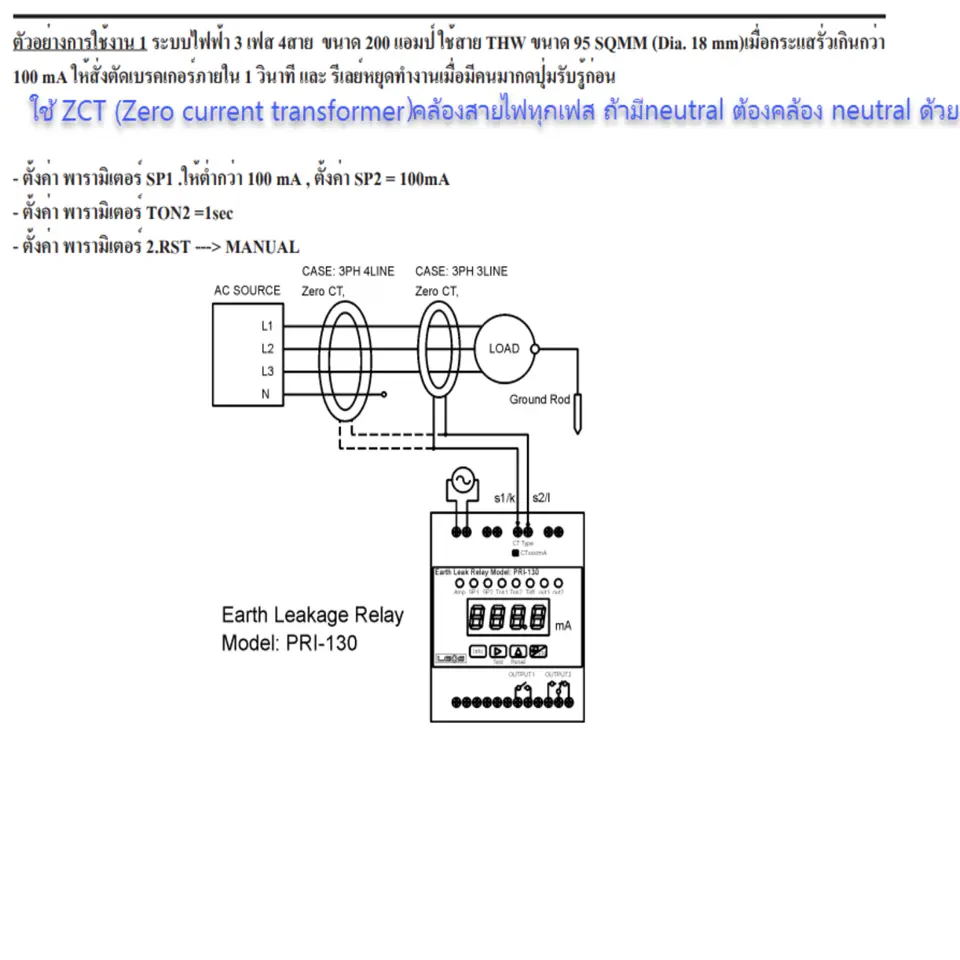

• ระบบไฟฟ้า 3 เฟส 4 สาย ขนาด 200 แอมป์ ใช้สาย THW ขนาด 95 SQMM เมื่อกระแสรั่วเกิน 100mA ให้สั่งตัดเบรกเกอร์ภายใน 1 วินาที และรีเลย์หยุดทำงานเมื่อมีคนมากดปุ่มรับรู้ก่อน
