รหัสสินค้า PRI-120

รีเลย์ป้องกันไฟรั่ว (Ground Fault Protection Relay) ใช้หลักการตรวจจับแบบ SGR (Source Ground Return) วัดกระแสไฟฟ้ารั่วลงดินแบบ True RMS พร้อมแสดงผล Real Time Monitoring โดยติดตั้ง CT ระหว่างจุด Neutral Bar – Ground Bar ทำงานเสมือนหนึ่งเป็น Amp Meter เหมาะสำหรับติดตั้งในระบบไฟฟ้าที่มีจุดต่อกราวด์ชัดเจน เพื่อป้องกันความเสียหายจากกระแสไฟรั่วลงดิน โดยต้องใช้งานร่วมกับ CT xxx/5A หรือ xxx/333mV

• ตรวจจับกระแส Ground Fault ด้วยวิธี SGR (Source Ground Return)
• คล้อง CT ที่จุด Neutral Bar–Ground Bar เพียงจุดเดียว ทำงานเสมือน Amp Meter
• ออกแบบโดยใช้ Micro Processor Base ที่ให้การวัด และ สั่งตัดได้อย่างแม่นยำ
• วัดค่ากระแสไฟรั่วแบบ True RMS แสดงผลแบบ Real Time
• บันทึกค่ากระแสไฟฟ้า ณ จุดที่เกิดการสั่งตัด (Trip) ไว้บนหน้าจอ ช่วยตรวจสอบหาสาเหตุย้อนหลังได้
• เลือกรูปแบบการรีเซทหลัง Trip ได้ทั้งแบบ Auto และ Manual (Latch)
• มีสวิตช์ Test และ Reset ที่หน้าเครื่อง สะดวกต่องาน Maintenance

ตัวอย่างการใช้งาน

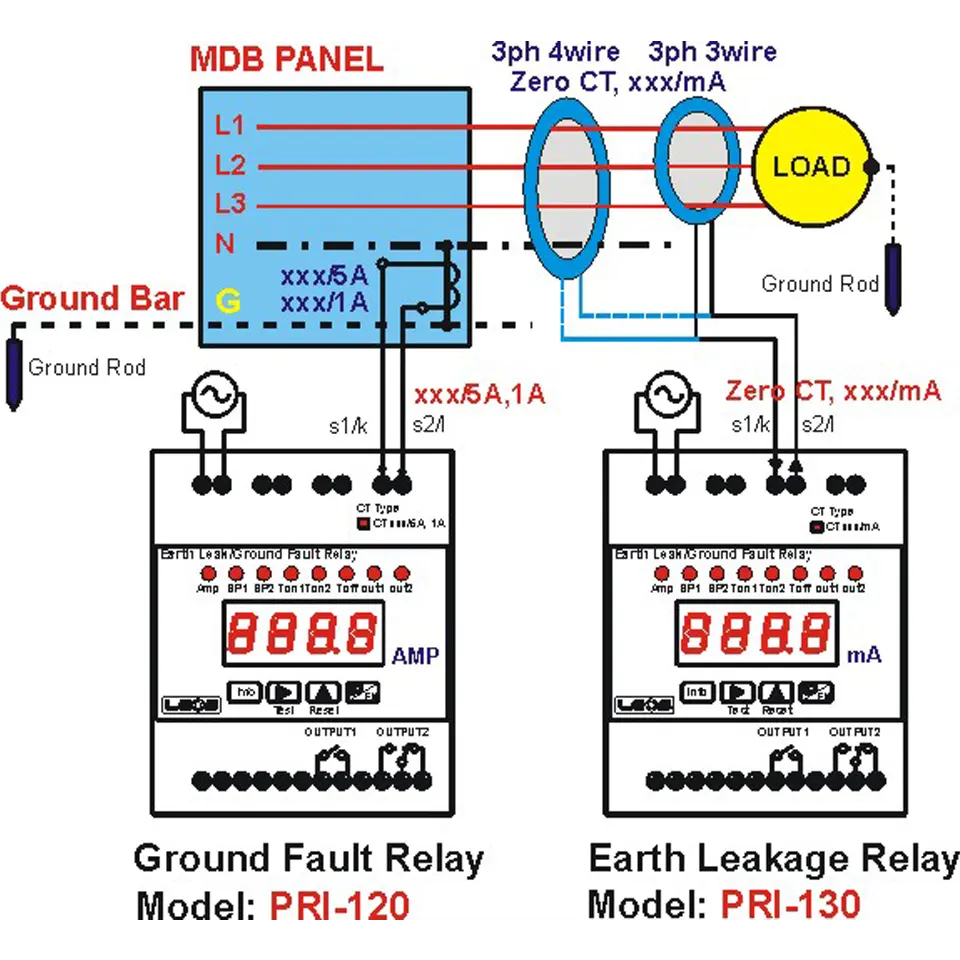

• ติดตั้ง CT (xxx/5A หรือ xxx/333mV) คล้องที่จุดเชื่อมต่อระหว่าง Neutral Bar และ Ground Bar ของระบบไฟฟ้า เพื่อตรวจจับกระแส Ground Fault แบบ SGR โดยเครื่องจะทำงานเสมือนหนึ่งเป็น Amp Meter วัดกระแสที่ไหลผ่านจุดต่อกราวด์นี้โดยตรง เมื่อกระแส Ground Fault เกินค่า Setpoint ที่ตั้งไว้ เครื่องจะสั่งตัดวงจรผ่าน Output Relay (Tripping) และบันทึกค่ากระแส ณ ขณะเกิดเหตุไว้บนหน้าจอเพื่อการตรวจสอบย้อนหลัง
