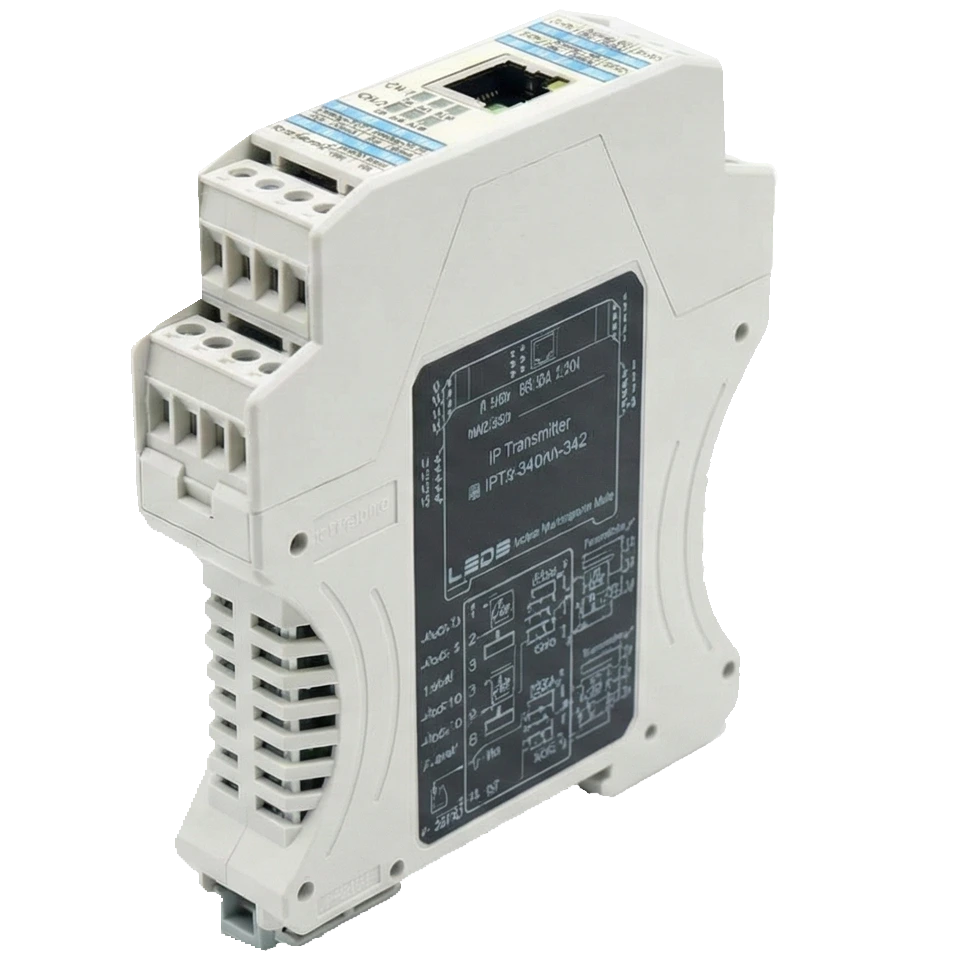

รหัสสินค้า IPTX-2AI2AV-2AQ
IP Transmitter ที่รวม Analog Input 0-20mA และ 0-10V พร้อม Analog Output ที่ปรับได้ 6 รูปแบบสัญญาณในตัวเดียวกัน (4-20mA, 0-20mA, 0-10Vdc, 2-10Vdc, 0-5Vdc, 1-5Vdc) รองรับ Modbus TCP/IP และ MQTT Protocol ตั้งค่าพารามิเตอร์และ Monitor ผ่านหน้าเว็บโดยตรง เหมาะสำหรับใช้งานเป็น Remote I/O เชื่อมต่อ Sensor/Transmitter ภาคสนามเข้ากับ PLC หรือ SCADA ผ่านเครือข่าย Ethernet

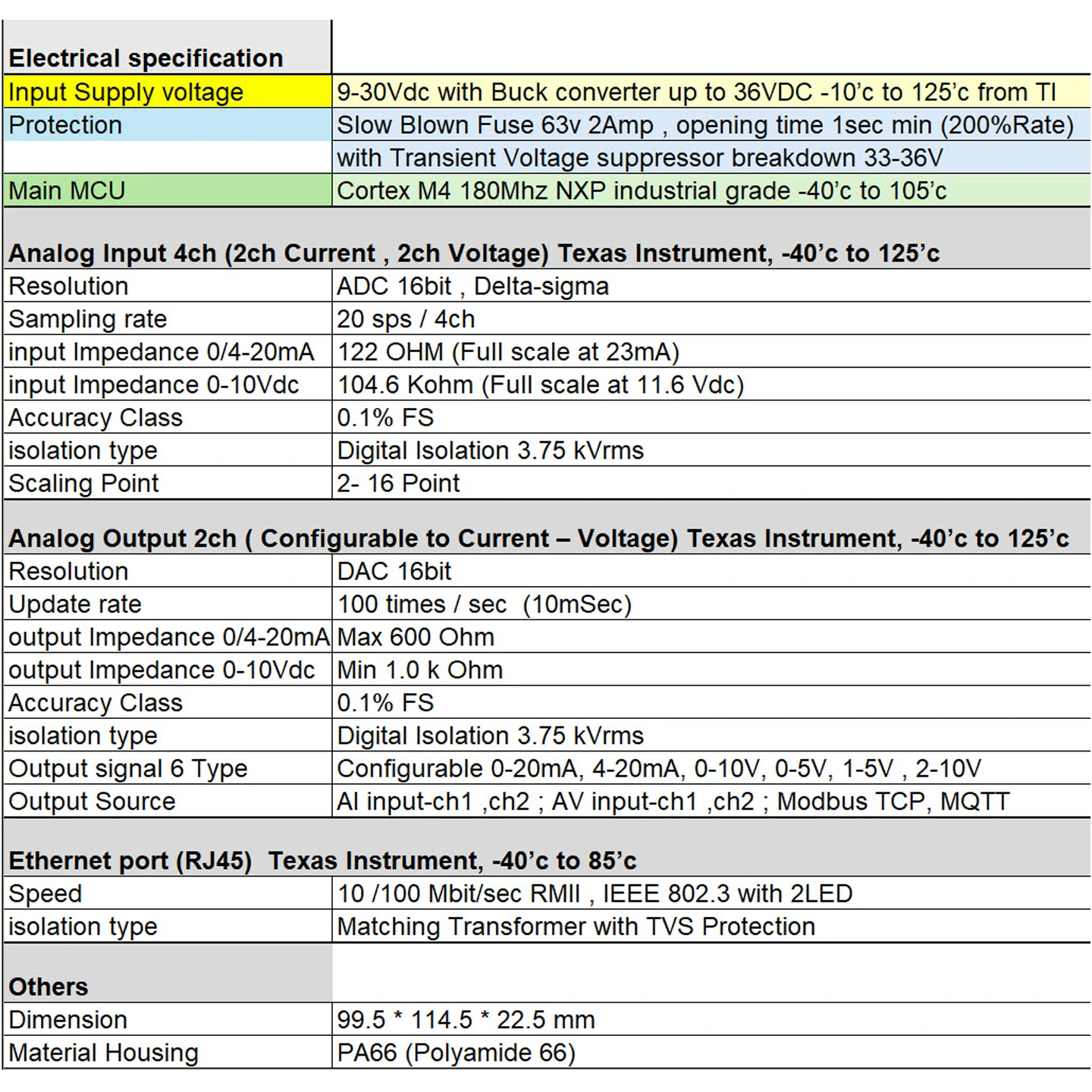

| ทั่วไป | |
| Input Supply Voltage | 9-30Vdc (with Buck Converter รองรับสูงสุด 36VDC), -10°C ถึง 125°C from TI |
| Load Consumption | 120mA ที่ 24Vdc (2.88 Watt) |
| Protection | Slow Blown Fuse 63V 2A (เปิดวงจรภายใน 1 วินาที ที่ 200% Rate), Transient Voltage Suppressor Breakdown 33-36V |
| Working Temperature | -20°C ถึง 60°C, ความชื้น 10-90%RH |
| Main MCU | 32-bit ARM Cortex M4 180MHz (NXP Industrial Grade, -40°C ถึง 105°C) |
| Analog Input 4CH (2CH Current, 2CH Voltage) | |
| Resolution | ADC 16 Bit, Delta-Sigma |
| Sampling Rate | 20 SPS/4CH |
| Input Impedance (0/4-20mA) | 122Ω (Full Scale ที่ 23mA) พร้อม PTC Resettable Fuse |
| Input Impedance (0-10Vdc) | 104.6 kΩ (Full Scale ที่ 11.6Vdc) |
| Accuracy Class | 0.1% FS |
| Isolation Type | Digital Isolation 3.75 kVrms |
| Scaling Point | 2-16 จุด |
| Analog Output 2CH (Configurable Current-Voltage) | |
| Resolution | DAC 16 Bit |
| Update Rate | 100 ครั้ง/วินาที (10mSec) |
| Load Impedance (0/4-20mA) | Max 600Ω |
| Load Impedance (0-10Vdc) | Min 1.0 kΩ |
| Accuracy Class | 0.1% FS |
| Isolation Type | Digital Isolation 3.75 kVrms |
| Output Signal Type | 6 แบบ (0-20mA, 4-20mA, 0-10V, 0-5V, 1-5V, 2-10V) เลือกได้อิสระ |
| Output Source | Analog Input CH1/CH2, Modbus TCP, MQTT |
| Ethernet Port (RJ45) | |
| RJ45 Port | 1 Port |
| Speed | 10/100 Mbit/sec RMII, IEEE 802.3, มี LED 2 ดวง |
| Isolation Type | Matching Transformer พร้อม TVS Protection |
| อื่นๆ | |
| Dimension | 99.5 x 114.5 x 22.5 mm |
| Mounting | DIN Rail |
| Material Housing | PA66 (Polyamide 66) สีเทา |
หากไม่สามารถดาวน์โหลดคู่มือได้ ทัก Line Official @leosmeter เพื่อขอคู่มือได้เลยค่ะ
